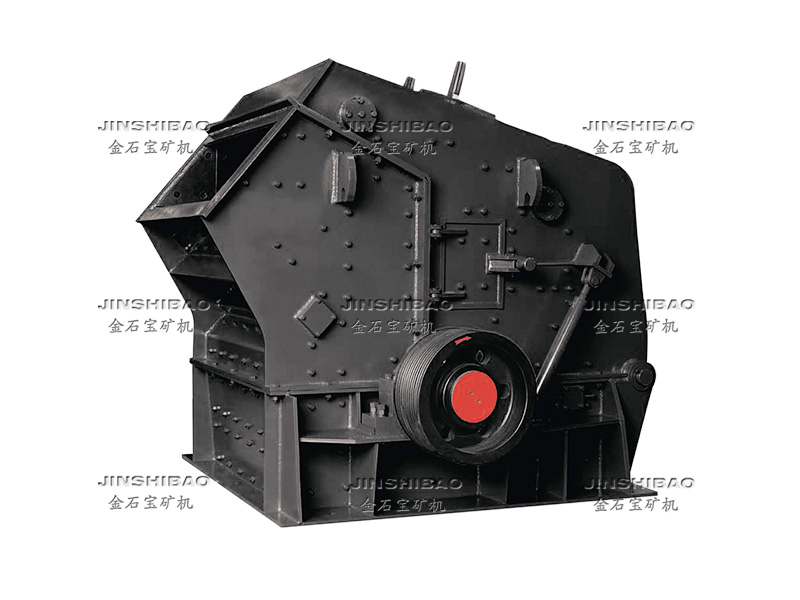

反击式破碎机

产品特点:1、适应性强,可以破碎中硬、软、脆和韧性物料。2、粉碎比大,可以一次完成中、细碎或粗、中、细碎作业,简化生产流程。3、单位产量能耗低。4、设备结构简单,操作、维护方便。...


在线咨询 全国热线
15879778652
产品介绍

20年专注于开云登陆入口-开云(中国)

一、 概述


     反击式破碎机简称反击破,用它加工出来的物料呈立方体,无张力和裂缝,粒形好、抗压能力强。能破碎进料粒度不超过800mm,抗压强度不超过300MPa的石料。


    主要可破碎各种粗、中、细料如石灰石、花岗岩、混凝土等上千种物料。广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。其排料粒度大小可以调节,破碎规格多样化。



二、结构



    主要由拉杆、前反击架、后反击架、反击衬板、主轴、锁紧块、压紧板、转子架、板锤、反击板、转子等组成




三、工作原理


     反击式破碎机是一种利用冲击能来破碎物料的破碎机械。工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三、反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。


四、技术参数


型号



转子

给料粒度(mm)

排料粒度

(mm)

处理量

(t/h

功率

(kw)

外型尺寸

(长*宽*高)mm

重量

(kg)



直径

(mm)



长度

(mm)



转速

(r/min)



PF0504

500

400

970

≤100

0~20

4~10

7.5

1425*1578*1010

1350

PF1007

1000

700

680

≤200

0~30

15~30

 37

2170*2650*1850

6450

PF1210

1250

1000

680

≤250

0~50

40~280

 95

3357*2250*2917

15000
